折叠式力臂
A系列
面向自动拧紧工位的折叠式力臂，结构紧凑，支持快速部署。
产品特点
紧凑结构
折叠设计减少占用空间，适配狭窄工位。
稳定支撑
有效分担工具重量，降低操作负担。
易于集成
可与自动拧紧工具和工位系统快速组合。
产品参数

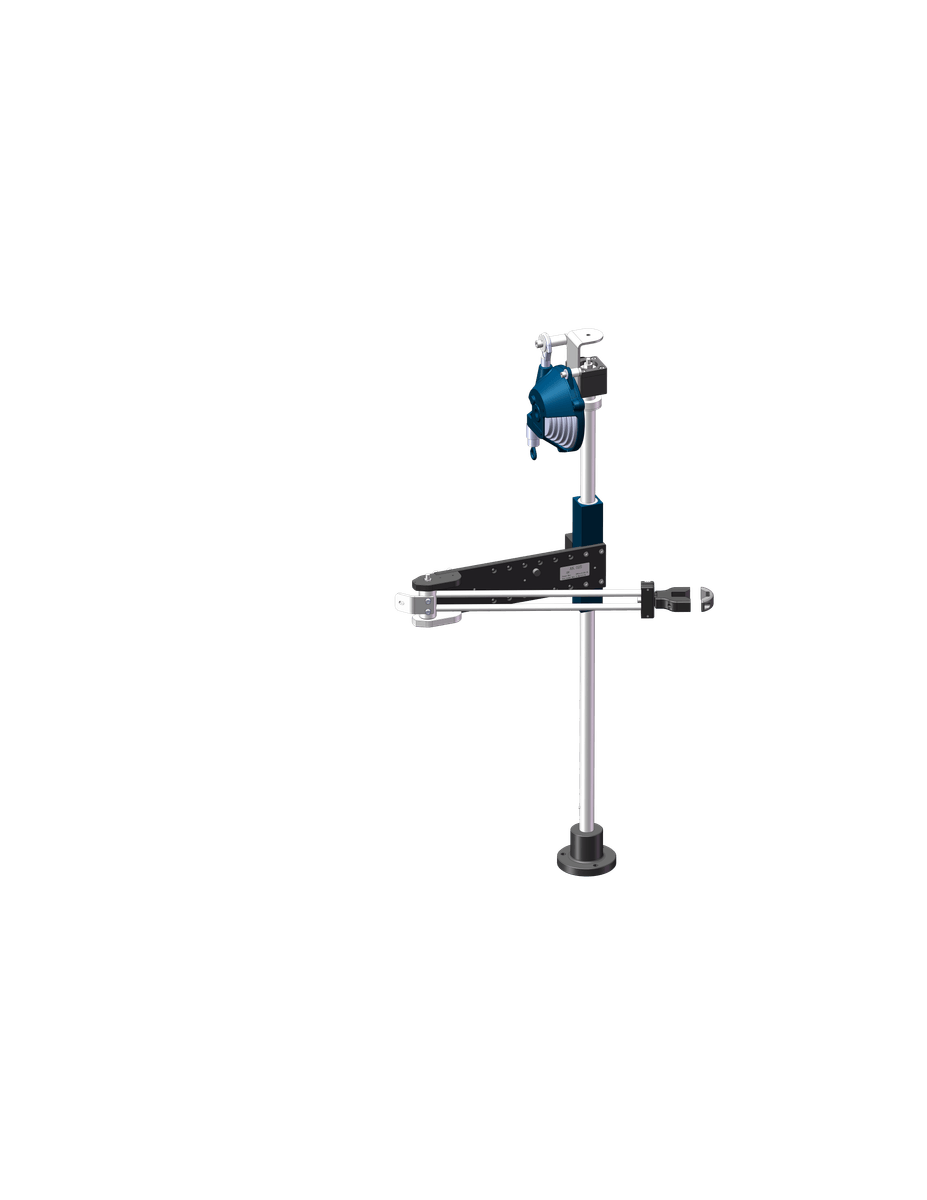

LAN 标准折叠臂式
| 型号 | 扭矩 (Nm) | 负载 (Kg) | A | B | C | D | E | F | R1 | R2 |
|---|---|---|---|---|---|---|---|---|---|---|
| LAN012 | 12 | 2.3 | 826 | 155-578 | 8.5 | 65 | 7 | 17 | 115 | 639 |
| LAN025 | 25 | 2.3 | 1000 | 177-752 | 8.5 | 80 | 7 | 17 | 100 | 685 |
| LAN050 | 50 | 4.5 | 1000 | 184-684 | 11 | 130 | 10.5 | 32 | 125 | 838 |
| LAN100 | 100 | 4.5 | 1000 | 184-684 | 11 | 130 | 10.5 | 32 | 125 | 866 |

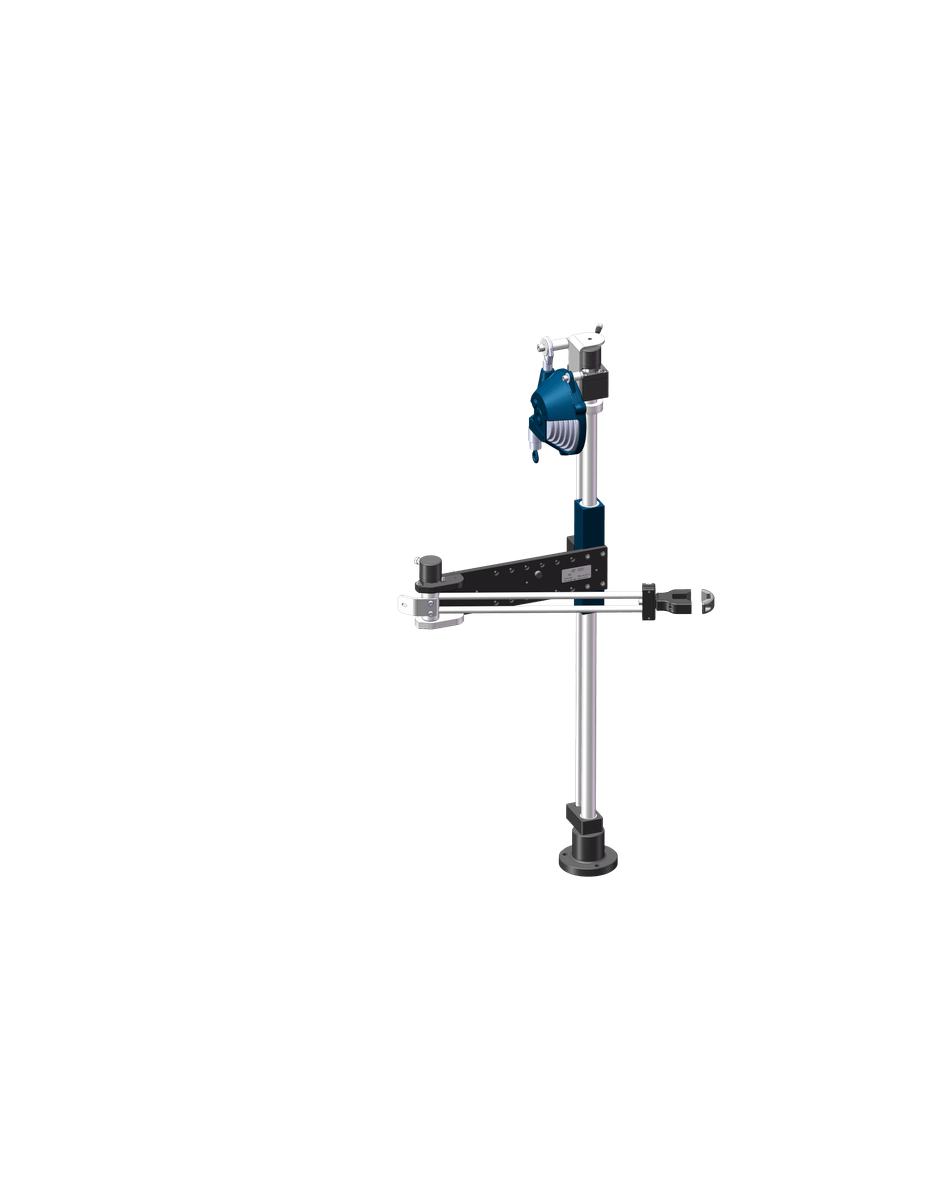

LAP XY定位折叠臂式
| 型号 | 扭矩 (Nm) | 负载 (Kg) | A | B | C | D | E | F | R1 | R2 |
|---|---|---|---|---|---|---|---|---|---|---|
| LAP012 | 12 | 2.3 | 826 | 153-578 | 8.5 | 65 | 7 | 17 | 115 | 639 |
| LAP025 | 25 | 2.3 | 1000 | 177-752 | 8.5 | 80 | 7 | 17 | 100 | 685 |
| LAP050 | 50 | 4.5 | 1000 | 184-684 | 11 | 130 | 10.5 | 32 | 125 | 838 |
| LAP100 | 100 | 4.5 | 1000 | 184-684 | 11 | 130 | 10.5 | 32 | 125 | 866 |
AZ XYZ定位折叠臂式
| 型号 | 扭矩 (Nm) | 负载 (Kg) | A | B | C | D | E | F | R1 | R2 |
|---|---|---|---|---|---|---|---|---|---|---|
| AZ.012 | 12 | 2.3 | 826 | 153-578 | 8.5 | 65 | 7 | 17 | 115 | 639 |
| AZ.025 | 25 | 2.3 | 1000 | 177-752 | 8.5 | 80 | 7 | 17 | 100 | 685 |
| AZ.050 | 50 | 4.5 | 1000 | 184-684 | 11 | 130 | 10.5 | 32 | 125 | 838 |
| AZ.100 | 100 | 4.5 | 1000 | 184-684 | 11 | 130 | 10.5 | 32 | 125 | 866 |

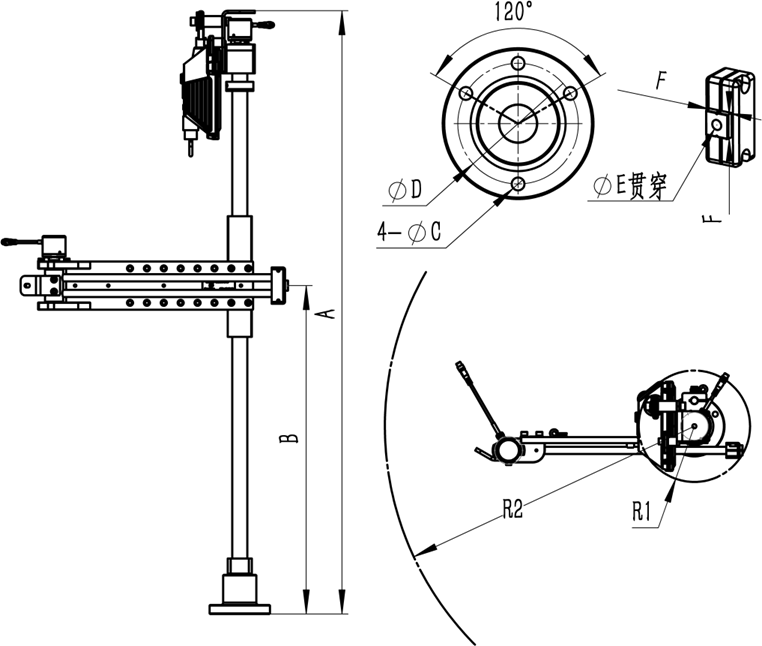

产品尺寸图
